Documentación de BQN

Iniciando sesión

El BQN cuenta con una interfaz de usuario tipo web (GUI) para realizar las tareas de gestión más comunes. Los navegadores de escritorio Chrome, Firefox, Safari y Microsoft Edge están soportados (MS Explorer en cambio no).

La interfaz gráfica de usuario dispone de ayuda contextual: pulse el icono ? de ayuda en la página para la que necesita ayuda.

Para acceder a la GUI, abra un navegador y visite la URL: https://oam-ip, donde oam-ip es la dirección IP de administración (192.168.0.121 por defecto).

El BQN utiliza un certificado autofirmado, y el navegador lo señalará como no seguro. Ignore la advertencia y vaya a la página web.

Introduzca el usuario bqnadm y la contraseña:

‍

El usuario root no se puede utilizar para iniciar sesión en la GUI.

‍

Página Inicial del Panel de Control

‍

‍

La página de inicio tiene un menú lateral, un panel de control y un pequeño resumen de la información del sistema.

El panel de control debe mostrar todos los iconos en verde. El icono de Interfaces de Red no estará en verde hasta que todos los wires configurados estén conectados (si hay interfaces que no se utilizan en ninguno de los wires configurados, permanecerá en naranja) y el icono de Poco Tráfico no estará en verde hasta que el tráfico fluya a través del BQN. En algunos iconos, al hacer clic en ellos se accede a una ventana con más información sobre el estado del BQN. Consulte a continuación Solución de Problemas para conocer los pasos a seguir cuando un icono no está en estado normal.

La GUI admite el modo oscuro. Puede cambiar entre el modo oscuro y el claro haciendo clic en el área de usuario en la esquina inferior derecha y cambiando el interruptor Modo oscuro.

‍

Nueva página del panel de control

A partir de la versión R5.2, se ha rediseñado el panel de control para incluir información más relevante.

La página del panel de control muestra el estado general del BQN: sus alarmas e información del sistema, el tráfico que está gestionando en este momento y la evolución, durante el periodo seleccionado, de las principales métricas del sistema, de los abonados y de las aplicaciones.

La mayoría de los paneles son enlaces. Haz clic en el título de un panel marcado con el icono de apertura para abrir la página con toda la información, y en un valor para abrir la página de la que procede. Las páginas que se abren de esta forma cuentan con un botón «Atrás» que te lleva de vuelta al panel de control, y las que muestran una evolución a lo largo del tiempo se abren con el periodo seleccionado aquí.

‍

Selectores:

• Últimas 1 h / 2 h / 3 h / 7 días: el periodo que abarcan los gráficos y las tablas que muestran la evolución a lo largo del tiempo (últimas 24 horas, 2, 3 o 7 días).
• (AYUDA): abre esta guía de ayuda.
• (ACTUALIZAR): actualiza todos los paneles. Sin esta opción, los valores en tiempo real (rendimiento, tasa de paquetes, latencia y retransmisiones) se actualizan cada 2 segundos; las alarmas y los contadores, cada 15 segundos; y los gráficos y las tablas, cada 5 minutos. No se actualiza nada mientras la pestaña del navegador esté oculta.
• En un clúster, el selector de la esquina superior derecha permite seleccionar el BQN que se muestra (o todos ellos), y la flecha hacia atrás lleva al panel de control del clúster. Si el BQN mostrado se desconecta, el panel de control pasa a mostrar el clúster al completo.

Un panel muestra «Desconocido» o «n/a» mientras no se hayan recibido aún los datos, y «No hay datos disponibles» cuando el BQN no registra ningún dato para el periodo seleccionado.

Rendimiento total

Rendimiento actual de enlace descendente (flecha hacia abajo) y de enlace ascendente (flecha hacia arriba), en Mbps (Gbps cuando supera los 1000 Mbps), con los paquetes por segundo (Kpps o Mpps) indicados debajo de cada uno de ellos. Se calculan a partir de dos muestras consecutivas, por lo que se muestra «n/a» hasta que llega la segunda.

Haz clic en un valor de rendimiento para ir a «Estadísticas» → «Rendimiento» → «Suscriptores activos» en esa dirección, y en una tasa de paquetes para ir a «Estadísticas» → «Rendimiento» → «Resumen».

Métricas de acceso

• Latencia: tiempo medio de ida y vuelta, en el último intervalo, entre el BQN y los abonados (lado de acceso, dirección de bajada). Haz clic para ir a Estadísticas->Sistema->Latencia.
• RTX: porcentaje de retransmisiones TCP en el lado de acceso durante los últimos segundos, lo que refleja las pérdidas de paquetes hacia los abonados. Haz clic para ir a Estadísticas->Sistema->Retransmisiones.

Haz clic en el título del panel para ir a «Estadísticas» → «Métricas de congestión».

Suscriptores, grupos y flujos

• Suscriptores: suscriptores activos (cada dirección IP de acceso cuenta como un suscriptor). Haz clic para ir a Estado > Suscriptores > Métricas de calidad de experiencia (QoE).
• Grupos: grupos de suscriptores activos. Haz clic para ir a Estado -> Suscriptores -> Grupos de suscriptores.
• ‍Flujos: flujos activos (conexiones TCP, flujos UDP y otros flujos de protocolos IP). Haz clic para ir a «Estado» > «Flujos» > «Detalles».

Caudal (Throughput)

Ancho de banda máximo de bajada y subida, en Mbps, durante el periodo seleccionado. Haz clic en el título para ir a «Estadísticas» → «Métricas de congestión».

Alarmas

El cuadro está vacío mientras se recupera el estado del BQN. Un cuadro verde con el mensaje «Sin alarmas» significa que todas las alarmas se encuentran en estado normal. En caso contrario, aparecerá una fila por cada alarma activada, empezando por la más grave; en amarillo para los niveles de aviso y advertencia, y en rojo para los niveles críticos (consulta la sección «Solución de problemas» del Manual de usuario del BQN). Haz clic en una fila para ir a la página correspondiente:

• CPU: se activa cuando aumenta el uso de la CPU. El color rojo indica que hay demasiados núcleos de la CPU a punto de alcanzar su capacidad máxima. Estado > Sistema > CPU.
• Disco: se activa cuando aumenta el uso del disco. El color rojo indica que el disco está casi lleno, que no se puede acceder a él o que se encuentra en modo de solo lectura. Estado -> Sistema -> Disco.
• Memoria DPDK, grupo de memoria: se activa cuando aumenta el uso de la memoria DPDK o del grupo de memoria principal. Estado > Sistema > Memoria.
• Interfaces de red: estado de las interfaces de red de tráfico de usuario (wires). Se activa cuando alguna wire no está disponible, cuando wires se están configurando o cuando no hay ninguna wires configurada. Estado > Interfaces > Datos Wires.
• ‍Tráfico bajo, tráfico de bajada, tráfico de subida: se activa cuando el tráfico es demasiado bajo o cuando no hay tráfico en una dirección. Estadísticas → Ancho de banda → Interfaces.
• ‍Tráfico invertido: se indica cuando el tráfico de subida supera al de bajada (lo que indica que una o varias interfaces de acceso a Internet ( wires ) podrían estar invertidas, es decir, con el lado de acceso conectado a Internet). Estadísticas -> Rendimiento -> Interfaces.
• ‍NTP: se genera cuando no hay ningún servidor NTP configurado o cuando ninguno de los servidores NTP configurados está sincronizado. Administración -> Fecha del sistema -> Servidores NTP.
• ‍Licencia disponible, caducidad de la licencia, uso de la licencia, licencia: se genera cuando la licencia no existe o no es válida, ha caducado, se acerca a su límite o lo ha superado, o no hay conexión con el gestor de licencias. Administración->Licencia.
• ‍Sincronización de facturación: se genera cuando un sistema de facturación está configurado para proporcionar información sobre los abonados y falla la comunicación con dicho sistema. Estado->Facturación.

Información del sistema

Justo debajo de la caja de alarma. Información facilitada:

• Nombre del sistema: nombre de host del servidor BQN. Haz clic aquí para ir a Administración > Configuración general.
• ‍Lanzamiento de BQN: Lanzamiento del paquete de software BQN. Haz clic para ir a Administración->Software.
• ID de hardware: identificador interno del hardware. Haz clic aquí para ir a Estado > Sistema > Información del sistema.
• Límite de la licencia: capacidad de rendimiento de la licencia. Haz clic para ir a «Administración» > «Licencia».
• Caducidad de la licencia: fecha de caducidad de la licencia (no aplicable si no hay licencia). Haz clic para ir a Administración > Licencia.
• ‍Hora de inicio: hora en la que se iniciaron por última vez los procesos de BQN (año-mes-día hora:minutos:segundos +diferencia con respecto al UTC). Haz clic para ir a Administración->Registros->Sistema.
• ‍Hora del sistema: fecha y hora actuales del BQN, con su zona horaria. Haz clic para ir a Administración -> Fecha del sistema -> Configurar fecha y hora.

Velocidad y aceleración de TCP

El porcentaje de tráfico TCP sometido actualmente a optimización TCP (TCPO), y una comparación, durante el periodo seleccionado, de la velocidad media de descarga de los flujos TCP con (punto rojo) y sin (punto gris) TCPO, tanto para la media de la red como para los servicios con mayor tráfico. El porcentaje de aceleración se muestra a la derecha de cada fila (n/s cuando no es significativo). Pasa el cursor por encima de una fila para ver ambas velocidades.

Haz clic en el título para ir a «Estado» → «Optimización TCP».

Estadísticas del DPI

Gráfico apilado del ancho de banda (enlace descendente más enlace ascendente, en Mbps) durante el periodo seleccionado, en el que se muestran las categorías de aplicaciones con mayor tráfico, mientras que el resto del tráfico se agrupa en una zona separada. Cuando el tráfico se acerca al límite de la licencia, se traza una línea denominada «LicenseLimit». Haz clic en los puntos de color de la leyenda para seleccionar o deseleccionar una categoría.

Haz clic en el título para ir a «Estadísticas» → «Análisis DPI» → «Volumen por hora por aplicación».

‍

‍

Latencia a lo largo del tiempo

Latencia de ida y vuelta medida desde la BQN hasta los usuarios finales (dirección de bajada) durante el periodo seleccionado, en milisegundos: la mediana (P50) y el percentil 80 (P80) de las muestras tomadas cada 5 minutos.

Haz clic en el título para ir a «Estadísticas» → «Sistema» → «Latencia».

Promedio de retransmisiones TCP a lo largo del tiempo

Porcentaje de retransmisiones TCP en el lado de acceso durante el periodo seleccionado, lo que refleja las pérdidas de paquetes hacia los abonados.

Haz clic en el título para ir a «Estadísticas» > «Sistema» > «Retransmisiones».

Latencia del lado de Internet por aplicación (ms)

Tiempo medio de ida y vuelta entre el BQN y los servidores de Internet durante el periodo seleccionado, para las categorías de aplicaciones con mayor tráfico. Haz clic en una barra para ver la latencia de esa aplicación en «Estadísticas» > «Análisis DPI» > «Latencia por aplicación», donde te lleva el título.

Configuración del flujo de suscriptores

Árbol de las reglas de flujo de suscriptores configuradas: los perfiles que coinciden y las políticas de flujo a las que dan lugar. Haz clic para ir a Configuración > Flujos de suscriptores.

Funcionalidades activas

Una casilla marcada indica que la función está activada. Haz clic en cualquiera de ellas para acceder a su página de configuración:

• TCPO, ACM, DSCP, Omisión de IPv4, Omisión de IPv6: Configuración -> Ajustes de optimización.
• ‍Shaping: flujo individual shaping, flujo agregado (por suscriptor) shaping, limitación de velocidad por suscriptor y limitación de velocidad por grupo de suscriptores. Configuración->Ajustes de optimización.
• RADIUS: Configuración -> RADIUS/REST/Facturación -> RADIUS.
• REST: Configuración -> RADIUS/REST/Facturación -> API REST.
• ‍Facturación: se marca cuando el BQN sincroniza a sus abonados con un sistema de facturación, cuyo tipo se indica entre paréntesis. Configuración->RADIUS/REST/Facturación->Sistemas de facturación.

Políticas de flujo: rendimiento a lo largo del tiempo

Gráfico apilado del caudal de enlace descendente (Mbps) de cada política de flujo durante el periodo seleccionado. Se indican las políticas con mayor tráfico, mientras que el resto se agrupan en una sola zona. Haz clic en los puntos de color de la leyenda para seleccionar o deseleccionar una política.

Haz clic en el título para ir a «Estadísticas» → «Rendimiento» → «Políticas» ( políticas de flujo).

Evolución de las políticas de tarifas a lo largo del tiempo

Igual que en el gráfico anterior, para las políticas de velocidad. Haz clic en el título para ir a Estadísticas > Rendimiento > Políticas ( políticas de velocidad).

‍

Flujos activos a lo largo del tiempo

Gráfico apilado del número de flujos activos por protocolo durante el periodo seleccionado. Haz clic en el título para ir a Estadísticas->Flujos->Por protocolo.

Suscriptores por política de tarifas según la franja horaria

Gráfico apilado que muestra el número de suscriptores de cada plan de tarifas durante el periodo seleccionado. Se indican los planes con más suscriptores, mientras que el resto se agrupan en una sola zona.

Haz clic en el título para ir a «Estadísticas» > «Suscriptores» > «Por póliza».

Distribución de la velocidad de aplicación

Distribución de las velocidades de flujo de bajada (Mbps) durante el periodo seleccionado de las aplicaciones con más tráfico. Un diagrama de caja resume la distribución de velocidades: percentiles 10, 25, 50 (también conocido como mediana), 75 y 90. Los valores mínimo y máximo, ocultos por defecto, también se pueden mostrar activando el conmutador «Ver máx. + mín.», y el conmutador «Vista de gráfico de líneas» representa los percentiles en forma de líneas. Haz clic en una aplicación de la leyenda para seleccionarla o deseleccionarla.

Haz clic en una aplicación para ver sus métricas en «Estadísticas» → «Análisis DPI» → «Métricas de velocidad de las aplicaciones», tal y como indica el título.

Métricas de las aplicaciones: evolución temporal de todas las aplicaciones

Evolución, durante el periodo seleccionado, de la distribución de las velocidades de flujo en el enlace de bajada (Mbps) del conjunto de todas las aplicaciones, con un recuadro por intervalo de tiempo. Los puntos de inflexión son los mismos que en el gráfico anterior.

Haz clic en el título para acceder a «Estadísticas» > «DPIAnalysis» > «Métricas de velocidad de la aplicación».

Uso de la CPU a lo largo del tiempo

Porcentaje de tiempo de actividad de cada núcleo de la CPU durante el periodo seleccionado. Haz clic en un elemento de la leyenda para mostrar u ocultar sus núcleos. Cuando el BQN tiene muchos núcleos, los primeros aparecen por su nombre y el resto se agrupan bajo el último elemento de la leyenda.

Haz clic en el título para ir a «Estadísticas» > «Sistema» > «CPU».

Uso de la memoria del sistema a lo largo del tiempo

Porcentaje de memoria utilizada durante el periodo seleccionado: la memoria del sistema, el grupo de memoria principal (Mpool) y los grupos de DPDK. La memoria total del sistema se muestra encima del gráfico; al pasar el cursor por encima, se muestra el uso de cada uno de ellos en porcentaje y en GB. Cuando se selecciona todo el clúster, los totales corresponden al BQN que da servicio a la interfaz gráfica de usuario.

Haz clic en el título para ir a «Estadísticas» → «Sistema» → «Memoria».

Suscriptores

Los 10 abonados activos con mayor tráfico de descarga. Haz clic en los encabezados de las columnas para ordenar la tabla.

• Suscriptor: escribe una dirección IP o un ID de suscriptor y pulsa Intro (o haz clic en «Ir») para abrir el panel de control de ese suscriptor.
• BQN (solo clúster): el BQN que da servicio al abonado.
• ADDR: dirección IP del suscriptor. Haz clic aquí para abrir el panel de control del suscriptor.
• ID DE SUSCRIPTOR: ID del suscriptor. Haz clic para abrir el panel de control del suscriptor.
• BLOQUEO: bloqueo debido a la configuración de facturación o a la cuota.
• POLÍTICA DE TARIFAS: nombre de la política de tarifas del abonado. Haz clic para ver la política (no disponible para los usuarios a los que se les han ocultado las tarifas).
• MBYTES-UP, MBYTES-DOWN: volumen total de tráfico de este abonado en cada dirección desde que se activó.
• FLUJOS: número de flujos de tráfico actualmente activos (conexiones TCP, flujos UDP o IP).
• CURR-Mbps: velocidad actual en Mbps.
• MEAN-Mbps: media móvil de la velocidad media (calculada cada 10 minutos) en Mbps.
• MAX-Mbps: velocidad máxima en Mbps durante las últimas 24 horas.
• RTT-P80-ms: el percentil 80 de todas las muestras de latencia RTT, medidas desde el BQN hasta el usuario final, en 5 minutos.
• RTT-MED-ms: el percentil 50 (mediana) de todas las muestras de latencia RTT, medidas desde el BQN hasta el usuario final, en 5 minutos.
• RTT-MIN-ms: la media de todas las muestras de latencia mínima de RTT, medidas en intervalos de 1 segundo, durante las descargas activas, en un periodo de 5 minutos.
• RTX: media móvil del porcentaje de retransmisiones TCP (que reflejan las pérdidas de paquetes en esta dirección).
• MAX-SPEED-%: media móvil del porcentaje de tráfico enviado a una velocidad cercana a la máxima.
• CONGESTIÓN: media móvil del porcentaje de tráfico afectado por la congestión.
• WARN: número de advertencias.
• DURACIÓN: tiempo transcurrido hasta el momento desde el inicio de esta sesión de usuario.

Haz clic en el título para ir a «Estado» > «Suscriptores» > «Métricas de QoE».

 Grupos de suscriptores

Los 10 grupos de abonados con mayor tráfico de enlace descendente. Haz clic en los encabezados de las columnas para ordenar la tabla.

• GRUPO DE SUSCRIPTORES: nombre del grupo. Haz clic para abrir el panel de control del grupo de suscriptores.
• SUBS-ACTIVE: suscriptores activos del grupo. Haz clic para ver las métricas de calidad de experiencia (QoE) de los suscriptores del grupo.
• FL-ACTIVE, FL-CREATED: flujos activos y flujos creados en el grupo.
• LÍMITE: límite de velocidad del grupo (no aplicable si no hay ninguno o si el usuario tiene ocultas las tarifas).
• POLÍTICA DE TARIFAS: nombre de la política de tarifas del grupo (n/a si no hay ninguna). Un icono de advertencia indica que la política no está asignada a ninguna regla. Haz clic para ver la política (no disponible para usuarios a los que se les han ocultado las tarifas).
• MBYTES-UP, MBYTES-DOWN: volumen total de tráfico del grupo en cada sentido.
• CURR-Mbps, MEAN-Mbps,
• ‍RTT-P80-ms, RTT-MED-ms, RTT-MIN-ms, RTX, CONGESTION, WARN, LIFETIME: igual que en la tabla «Suscriptores», para todo el grupo.
• ‍TIPO DE GRUPO: tipo del grupo de abonados.

Haz clic en el título para ir a «Estado» > «Suscriptores» > «Grupos de suscriptores».

Asistente de IA

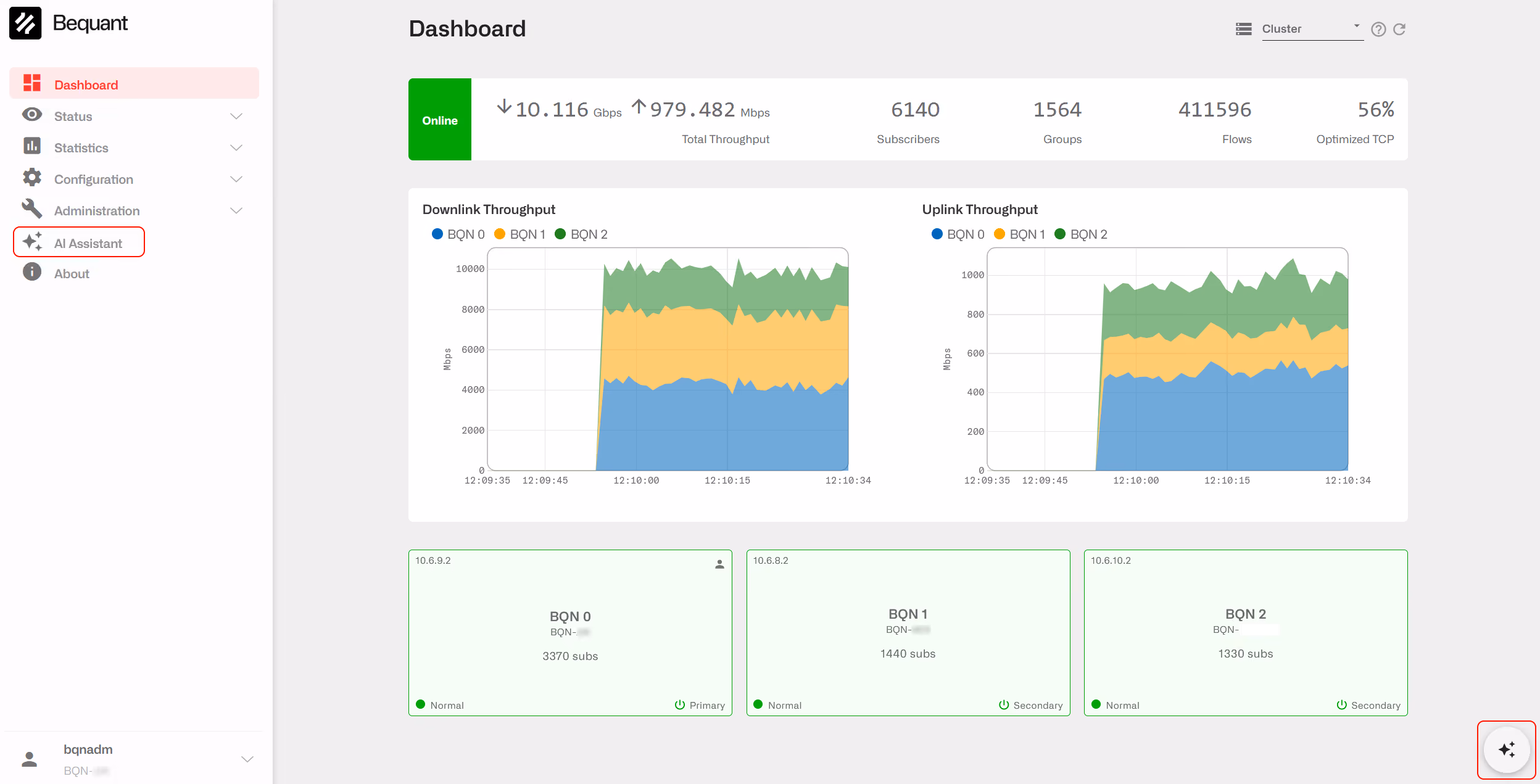

A partir de la versión R5.0, la interfaz gráfica de usuario incluye un asistente de inteligencia artificial. Haz clic en la opción del menú o en el icono situado en la parte inferior derecha.

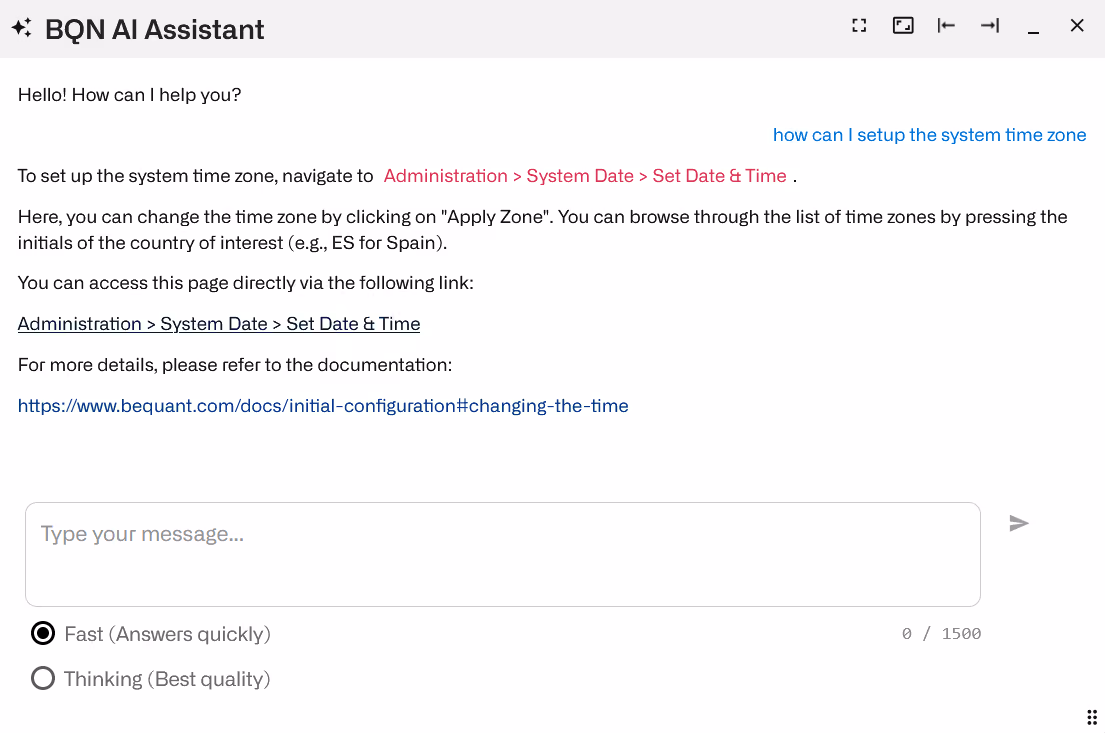

Aparecerá un cuadro de diálogo en el que podrás escribir tu pregunta. El asistente de IA redactará una respuesta que incluirá enlaces a la documentación en línea o a las propias páginas de la interfaz gráfica de usuario de BQN, cuando sea pertinente.

Puedes elegir entre un modelo rápido o uno que tarde más tiempo, pero que te dará una respuesta más detallada. En la esquina superior derecha, puedes ampliar el cuadro de diálogo, colocarlo a la izquierda o a la derecha, minimizarlo o cerrarlo por completo.

Tablas

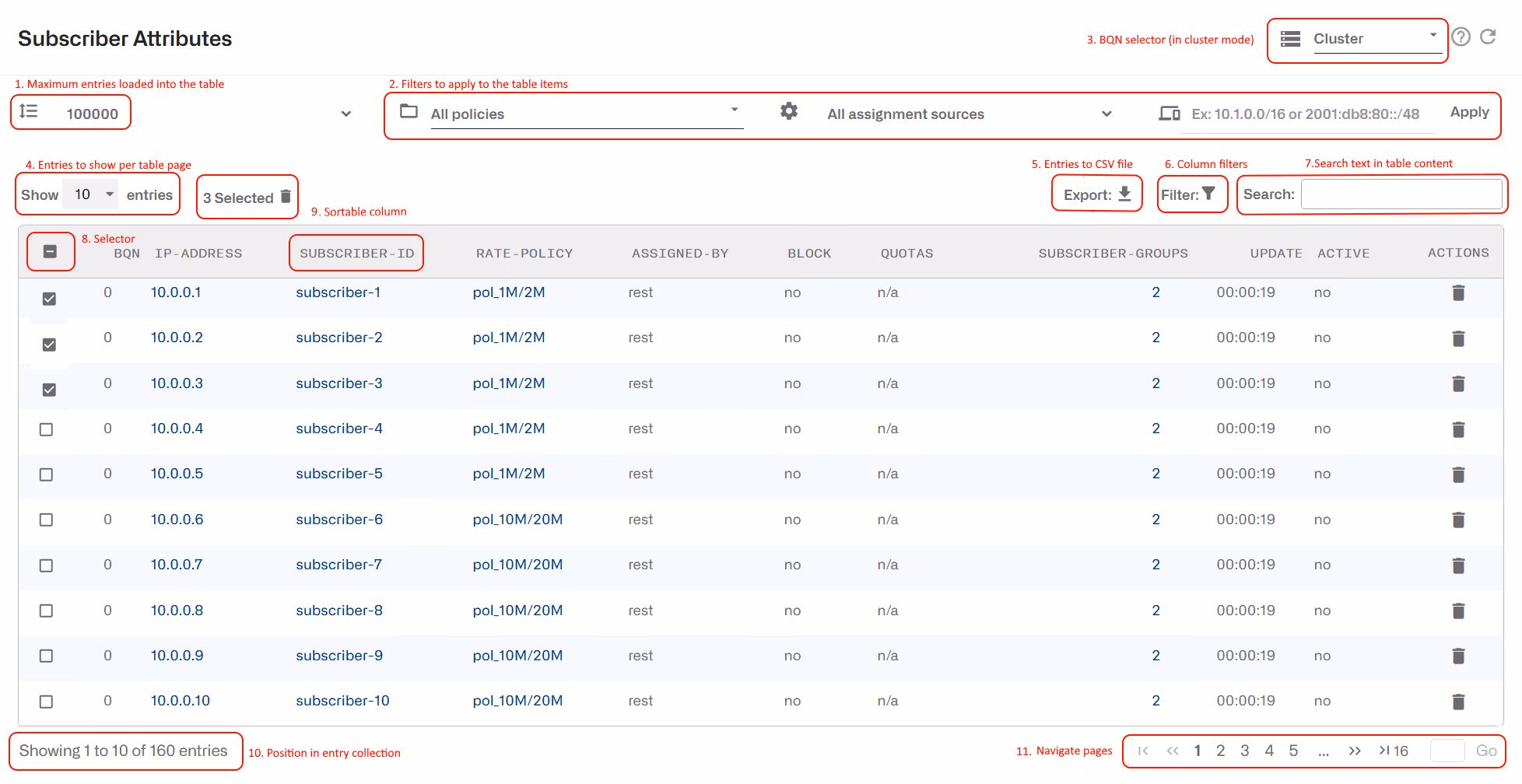

Muchas páginas de la GUI contienen tablas de datos para mostrar información. La siguiente imagen proporciona un ejemplo.

‍

Hemos resaltado en rojo las características más importantes:

1. El primer selector en la parte superior izquierda define cuántas entradas cargar en la tabla (10,000 en el ejemplo). El valor predeterminado de cada tabla se elige para cargar todas las entradas en circunstancias normales. Si el valor predeterminado es demasiado bajo, se puede seleccionar un número mayor aquí.
2. A la derecha del recuento total de entradas, hay varios elementos que permiten filtrar el contenido de la tabla. En el ejemplo anterior, las entradas se pueden filtrar por póliza, origen y suscriptor.
3. Si se ha configurado el clúster, este elemento muestra todas las entradas del clúster o solo las entradas de un servidor específico del clúster.
4. La opción “mostrar entradas” define el tamaño de la página.
5. El botón Exportar genera un archivo CVS con el contenido de la tabla. El archivo tiene una primera fila con las etiquetas de las columnas y luego una línea por fila de la tabla.
6. El filtro define criterios de filtrado basados en el valor de una columna (más información al respecto a continuación).
7. El campo de búsqueda muestra las entradas de la tabla que contienen la subcadena especificada en el campo de texto.
8. Selector. Se pueden seleccionar varias filas y aplicar una operación a todas ellas (en el ejemplo anterior, haciendo clic en el icono de eliminación del resumen seleccionado en la parte superior de la tabla).
9. Las columnas con flechas son ordenables. Para ordenar por una columna, haga clic en la etiqueta de esa columna. Al hacer clic de nuevo, se utilizará el orden inverso.
10. Una etiqueta en la parte inferior izquierda informa sobre dónde estamos en la lista de entradas.
11. Los botones de la parte inferior derecha permiten desplazarse por las páginas de la tabla. Puedes ir a la primera página, a la última, a la siguiente o a la anterior. Para ir a una página concreta, haz clic en su número o escribe el número de página en el campo «Ir a» y pulsa Intro.

Exportar tabla

Al exportar tablas a CVS, debido a que la coma tiene un significado especial, los comandos se escapan de la siguiente manera:

• Si un campo contiene una coma (“,”), todo el campo se encierra entre comillas dobles. Por ejemplo: a,b se exporta como “a,b”.
• Si un campo contiene una comilla doble, se reemplaza por dos comillas dobles. Por ejemplo: a”b se exporta como a””b.
• Si están presentes tanto una coma como una comilla doble, se aplican ambas reglas. Por ejemplo, “a,b” se exporta como “””a,b”””.

Filtro de columnas de la tabla

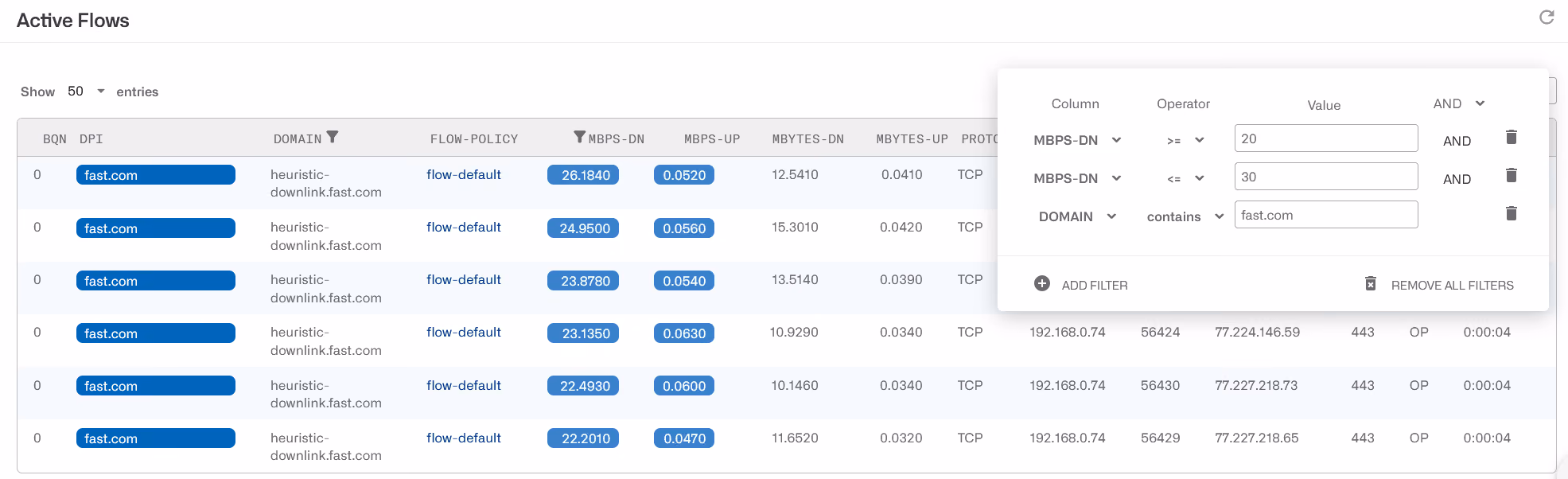

Puedes filtrar los elementos que se muestran en la tabla. Haz clic en «Filtrar»:

Aparece un cuadro de diálogo en el que se puede definir el filtro:

• Selecciona la columna de la tabla a la que deseas aplicar el filtro (MPBS-DN en este ejemplo).
• Select the operation to use in relation with the value. For a numerical value, the possibilities are: equal (=), less than(<), less or equal than (<=), more or equal than (>=), more than (>) and not equal (!=). In this example, we select >=.
• Escribe el valor.

Puedes definir varios filtros a la vez, en la misma columna o en columnas diferentes, y decidir si deben cumplirse todos (opción «AND») o al menos uno (opción «OR»). En el ejemplo, hemos definido dos filtros en la columna «MBPS-DN» para seleccionar los flujos cuya velocidad de bajada esté entre 30 y 35 Mbps, y un filtro en la columna «DPI» para seleccionar solo aquellos que contengan la cadena «fast.com», todo ello combinado con operadores «AND».

‍

Cambiando la hora

Si es necesario cambiar la hora del sistema, vaya a Administration->System Date->Set Date & Time.

Apply Date cambia la fecha y hora local, y Apply Zone cambia la zona horaria. Es posible navegar por la lista de zonas horarias pulsando las iniciales del país de interés (por ejemplo, ES para España).

‍

Cambiando la dirección IP de administración

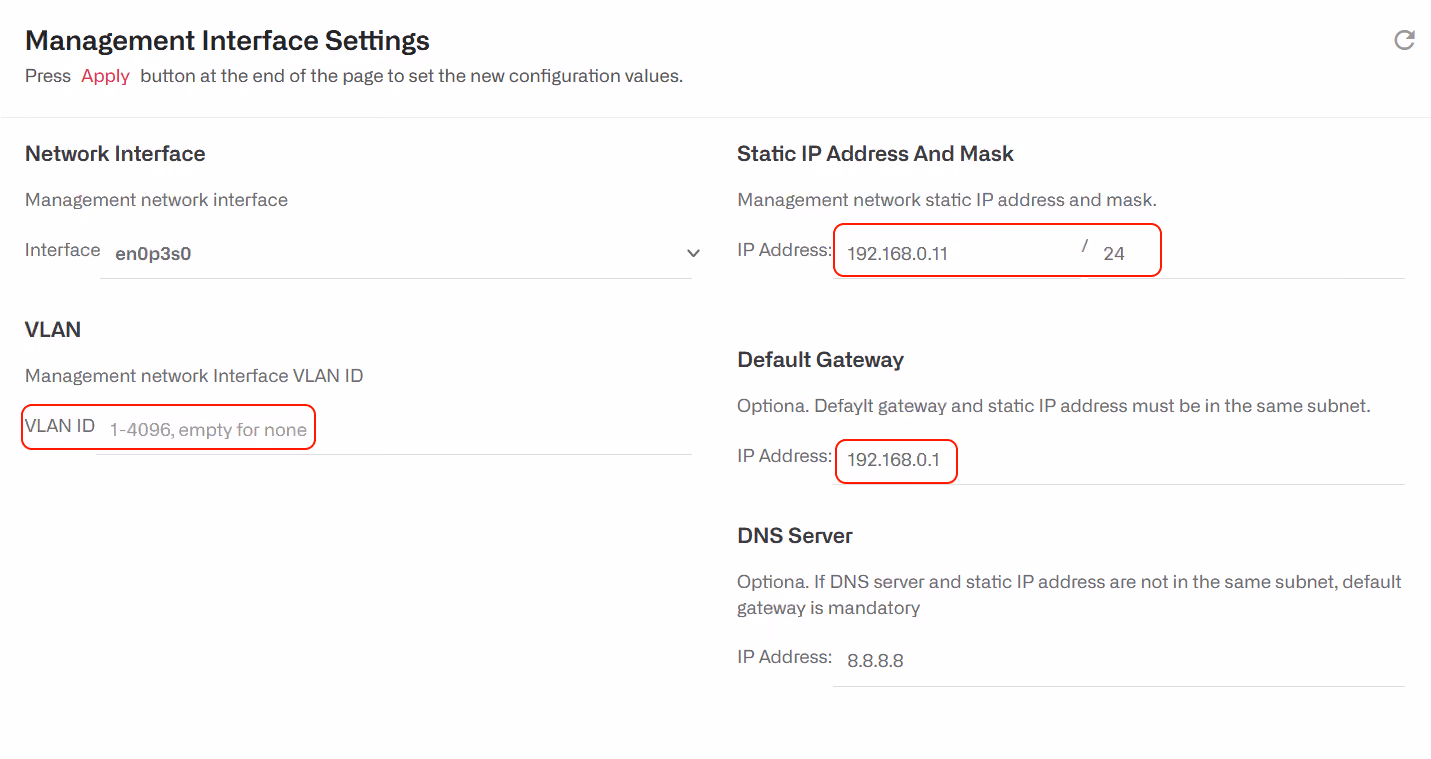

Para cambiar la configuración de la interfaz de gestión, seleccione en el menú lateral onfiguration->Interfaces->Management.Los ajustes de IP incluyen la dirección y la máscara de IP, la puerta de enlace por defecto y el identificador de VLAN (si lo hay).

‍

La interfaz de red utilizada para la gestión no debe modificarse, a menos que lo indique el personal de soporte de Bequant.

‍

Una vez completada la nueva configuración, pulse Apply Configuration para confirmar los cambios. Para volver a conectarse al nodo puede ser necesario acceder desde la nueva subred y volver a iniciar sesión en la GUI.

‍

Configuración del DNS

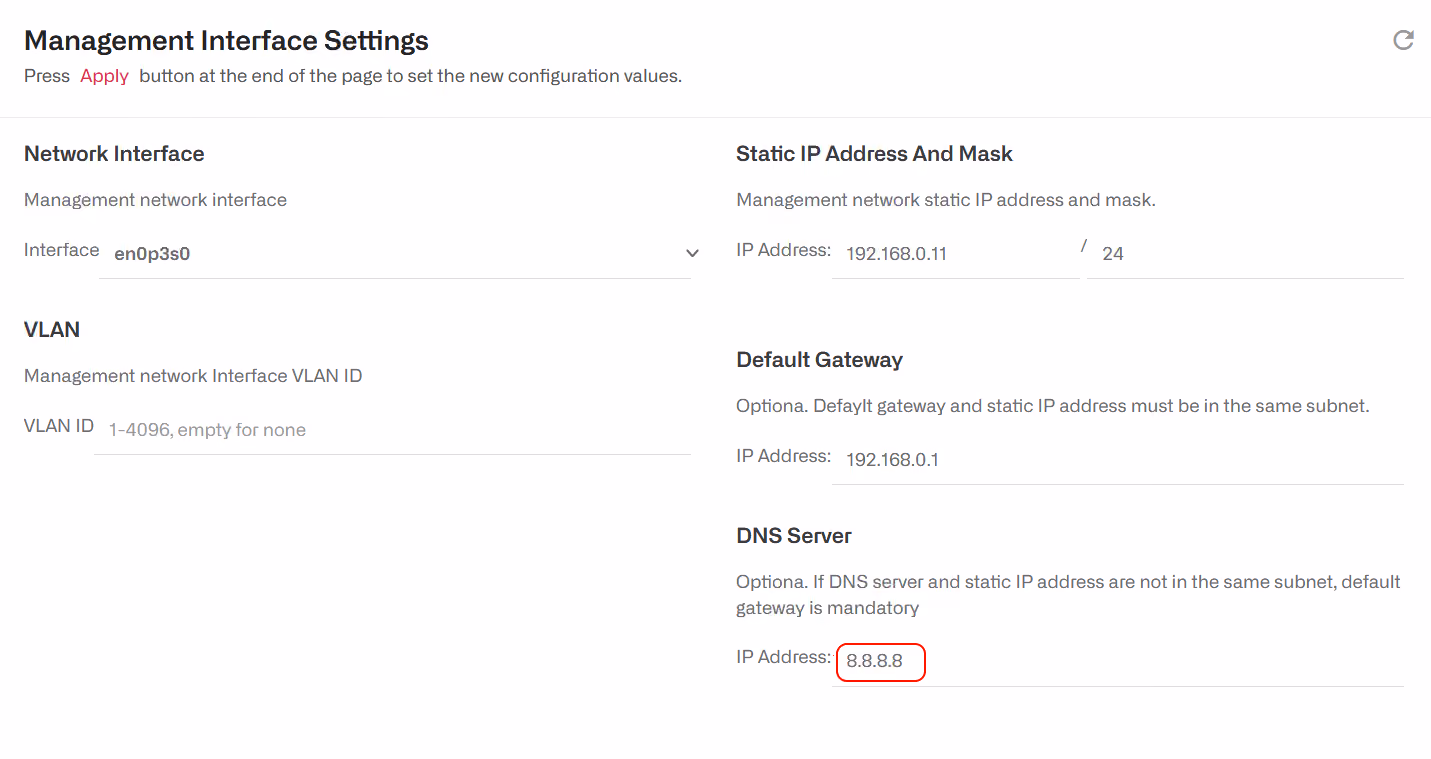

Para configurar un servidor DNS, ve a Configuración->Interfaces->Gestión y rellena el campo «Servidor DNS».

El servidor DNS es obligatorio si el sistema de facturación está configurado con un nombre de servidor en lugar de su dirección IP.

Se puede configurar un servidor DNS secundario justo después del principal.

‍

Configuración de los wires

Un wire es un par de interfaces de red que procesan el tráfico de suscriptores.

Para configurar wires, seleccione Configuración->Interfaces->Data Wires.

‍

Los Wires son direccionales, con la primera interfaz de red conectada al acceso hacia los abonados y la segunda interfaz en el lado de Internet. Si se ha cometido un error al conectar los puertos, se pueden intercambiar pulsando el icono de las flechas ⇄.

Para añadir un wire, haga clic en el icono de menú ⁝ y seleccione Añadir Wire…. Un formulario le permitirá seleccionar las interfaces de acceso e Internet (el formulario mostrará las interfaces disponibles). La opción pcap se selecciona solo para tarjetas que no sean Intel (pcap permite la compatibilidad a costa de reducir el rendimiento del servidor). Excepcionalmente, el nodo pcap puede ser necesario para hacer que la interfaz sea visible para el sistema operativo durante las tareas de mantenimiento (por ejemplo, durante una actualización del firmware de la tarjeta).

‍

Para eliminar un wire, pulse el icono de la papelera. Para modificar un wire (por ejemplo, para habilitar la opción pcap), tiene que eliminar el wire existente y luego, antes de aplicar los cambios, añadir el wire con el cambio.
‍

Los wires no deben ser eliminados a menos que lo indique el personal de soporte de Bequant, ya que las configuraciones erróneas pueden provocar la pérdida del servicio.

Los cambios sólo se aplican después de hacer clic en Apply Configuration.

Para forzar una reconexión del puerto de red, puede deshabilitarlo haciendo clic en la flecha roja hacia abajo junto al nombre de la interfaz y habilitarlo de nuevo haciendo clic en la flecha verde hacia arriba. Tenga en cuenta que el tráfico se interrumpirá mientras la interfaz esté deshabilitada y que habilitarla puede tardar un tiempo en algunos sistemas.

‍

Configuración de IPMI

Algunos servidores tienen un módulo "lights-out" para la gestión general (encendido/apagado, monitorización de hardware, etc.). Recomendamos utilizar las herramientas de configuración propias del servidor (por ejemplo, la sección de la BIOS), pero si esto no es posible (por ejemplo, el servidor ya está encendido y con tráfico), la CLI de BQN permite una configuración básica.

Para ello, es necesario acceder a la shell del BQN. El siguiente ejemplo establece una dirección IP estática 192.168.0.120/24 con puerta de enlace predeterminada 192.168.0.1 y crea un nuevo usuario bequant.

bqnadm@bqn0# system ipmi lan static
bqnadm@bqn0# system ipmi lan 192.168.0.120/24 192.168.0.1
bqnadm@bqn0# system ipmi user add bequant
bqnadm@bqn0# system ipmi user passwd bequant
New password:
Retype new password:
bqnadm@bqn0#

‍

Acceso remoto mediante el reenvío de puertos

Para permitir el acceso desde Internet al servidor BQN de forma segura, se debe configurar una regla de reenvío de puertos, restringida solo a un pequeño conjunto de direcciones IP de origen. El resto de la sección describe los pasos a seguir en un router Mikrotik para realizar el reenvío de puertos de HTTPS (puerto 443). Se pueden seguir pasos similares para SSH (puerto 22).

Vaya a IP->Firewall->Address Lists y cree una lista de direcciones con todas las direcciones IP de origen a las que se les permitirá el acceso al servidor BQN (en nuestro ejemplo, la llamamos bqn-allowed-src).

En IP->Firewall->NAT, cree una regla NAT de destino:

1. En la pestaña General, Chain está configurado como dstnat.
2. En la pestaña General, Dirección de destino está configurada con la dirección IP pública utilizada para acceder al BQN desde Internet.
3. En la pestaña General, Protocolo está configurado como TCP.
4. En la pestaña General, Puerto de destino está configurado con la dirección IP pública utilizada para acceder al BQN desde Internet.
5. En la pestaña Avanzado, Lista de direcciones de origen está configurada con el nombre de la lista creada anteriormente (bqn-allowed-src en nuestro ejemplo).
6. En la pestaña Action, establezca Action en dst-nat.
7. En la pestaña Acción, configure A la dirección a la dirección IP del servidor BQN (por ejemplo, 192.168.0.121).
8. En la pestaña Action, configure To Ports a 443, el puerto HTTPS del servidor BQN.

‍

Configuración inicial de la política

‍

Este es un paso opcional. Puede cargar una configuración de política inicial con reglas de tráfico recomendadas. Consulte Conjunto de muestra de reglas de política de flujo para obtener más detalles.

‍
